卡本：高温焊接对植筋造成的影响该怎么解决？

植筋技术介绍

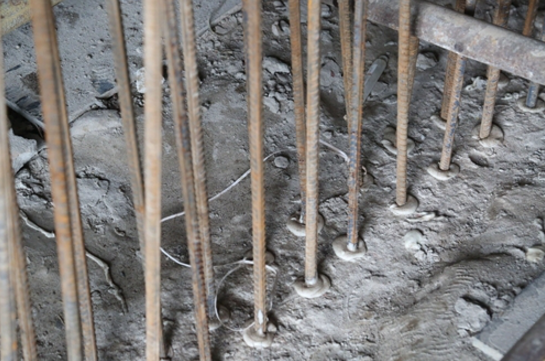

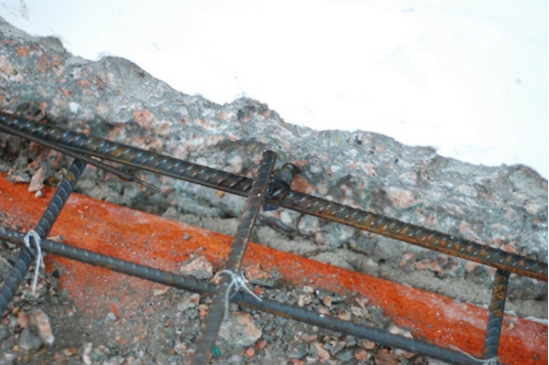

植筋技术是参照《混凝土结构后锚固技术规程》(JGJ 145-2013 )相关参数进行操作，其是一项针对混凝土结构较简捷、有效的连接与锚固技术;可植入普通钢筋，也可植入螺栓式锚筋;现已广泛应用于已有建筑物的加固改造工程，如:施工中漏埋钢筋或钢筋偏离设计位置的补救，构件加大截面加固的补筋，上部结构扩跨、顶升对梁、柱的接长，房屋加层接柱和高层建筑增设剪力墙的植筋等。

植筋技术基于其具有方便、工作面小、工作效率高、锚固结构的整体性能良好、价格低廉等特点，很多工程不在进行预埋，直接选用植筋替代。植筋技术在建筑结构加固补强工程之中广泛的应用开来。

高温焊接带来的影响

在加固和改造采用植筋技术的过程中，焊接成为钢筋连接的主要方式。而焊接时的高温环境会对钢筋混凝土的植筋粘结性能造成较大影响。在焊接距离为0mm-20mm，高温焊接将对植入钢筋的滑移量和极限承载能力造成不良影响。

基于这个原因，GB 50367-2013《钢筋混凝土结构加固规范》对植筋的焊接作出以下规定：植筋时，其钢筋宜先焊后植筋;当有困难必须后焊时，其焊点距基材表面应大于15d，且应采用冰水浸渍的湿毛巾多层包裹植筋外露部分的根部。

解决造成影响的办法

1、适当增加锚固深度。有实验表明，适当增加锚固深度，不仅可以提高植筋的抗拉极限承载能力，也能减小植筋的滑移量。

2、增大焊接点到植筋胶层的距离。增大焊接点到植筋胶层的距离直接减小了高温焊接对植筋的影响。

3、在无法或不宜采用以上方法的情况下，采用具有高温焊接报告的植筋胶，成为最佳的解决方案。

实际案例介绍

以卡本植筋胶CBRR-A/B为例，通过了高温焊接的实验检测，并取得了相应的检测报告。实验以1500×1500×300(mm)的混凝土为基材，采用HRPB400直径12的钢筋，钻孔直径16mm，深度180mm，植筋完成后，在植筋外漏部分的根部(即焊接距离为0mm)采用电弧焊方式高温焊接钢板，钢板厚度10mm，自然冷却至室温后进行拉拔试验。5组实验的结果都为钢筋拉断，符合规范的要求。

卡本植筋胶咨询：186104828030。

声明：该文观点仅代表作者本人，权责归原作者所有，本站系信息发布平台，仅提供信息存储空间服务，如有侵权或违规内容请及时与我方联系，我们将及时进行处理。
