卡本桥梁节段拼接胶的突出优势

摘要：卡本桥梁节段拼接胶是一种A、B双组分环氧树脂类胶粘剂，由多种有机及无机改性材料复合而成，具有高强、高触变性的优良性能，专用于桥梁预制节段悬拼及悬挂施工工艺的胶接缝。

为了证明桥梁节段拼接胶胶体的优越性，卡本专门为大家做了两个实验让大家直观地了解其胶体性能。

一、实验名称

卡本桥节段梁拼接胶（CBMR-A/B）触变性和使用期实验

二、实验目的

1、 触变性：观察在不同环境温度条件下卡本桥梁节段拼接胶是否会出现流坠，滴落现象。

2、 使用期：探究在不同环境温度条件下卡本桥梁节段拼接胶的可施胶时间和可粘结时间。

可施胶时间：指粘结剂保持工作性能的时间，该时间应满足涂刷及完成临时预应力张拉所需时间。

可粘结时间：指自粘接剂涂在节段拼接面时起，至粘接剂固化而失去粘性的一段时间。

三、实验材料

混凝土试块、两种卡本桥梁节段拼接胶（CBMR-A/B-1和CBMR-A/B-2）、直尺、温湿度计、恒温箱等。

四、实验过程

实验1：触变性实验

实验温度： 20℃、35℃

将进行基面清理后的混凝土试块和两种型号CBMR-A/B分别放于相应温度下恒温24小时后，按比例配胶200g，涂抹在混凝土表面，厚度为10mm，并在胶面上划两条横线，保持胶面与水平面垂直，1h、1.5后观察胶体是否流挂，横线是否变形，不留挂和横线不变形证明触变性良好。

将混凝土试块分别放入20℃与35℃的恒温箱进行恒温观察；

实验2：使用期实验

实验温度：5℃、10℃、15℃、20℃、25℃、30℃、35℃、40℃

将不同型号的拼接胶在相应温度下放置24h后，按比例配制200g，涂刮在混凝土块上，胶层厚度控制在3～5mm，分别放于相应温度的恒温箱中，测试胶体的可施胶时间和可粘结时间。

五、实验结果

实验1：通过观察卡本拼接胶在20℃、35℃温度，涂抹厚度10mm厚度情况下，胶面横线不变形，胶体不流坠、无滴落，证明胶体具有高触变性。

实验2：

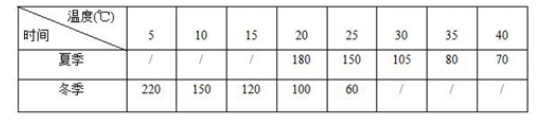

可施胶时间（min）

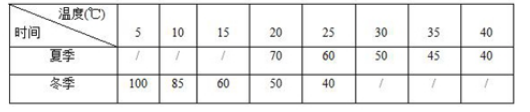

可粘结时间（min）

结论：

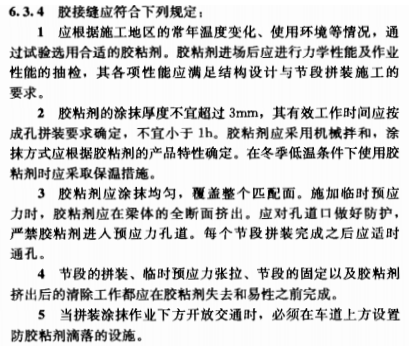

根据CJJ/T 111-2006 《预应力混凝土桥梁预制节段逐跨拼装施工技术规程》

有关规定和实验结果表明，卡本桥梁节段拼接胶完全满足规范要求，以及施工技术要求，同时满足FIP技术要求。

卡本桥梁节段拼接胶咨询 13917656482 4007702200
