在加固领域，楼板增加荷载常用的加固方法有：增大截面加固法、外粘纤维复合材料、外粘钢板、板底增设钢梁加固等方法。
加固方法的选择应根据实际条件和使用要求，进行多方案的比较，按技术可靠、安全适用、经济合理、方便施工原则，择优选择。上海卡本加固材料就结合具体实际案例先对增大截面加固法和外粘纤维复合材料的选用条件进行介绍。
楼板增大截面加固案例
工程概况
某4层综合办公楼，其会议厅楼板为多跨单向板，板厚为80mm，混凝土强度等级为C20，跨度为2m，跨中配筋为¢6@150，支座配筋为¢8@180。现四层会议厅改为为康乐室，活荷载为由2.5 KN/M2增至6KN/M 2，三层为正在营业办公区域，不许进入三层施工作业，现要求对楼板进行加固处理。
加固方案选择

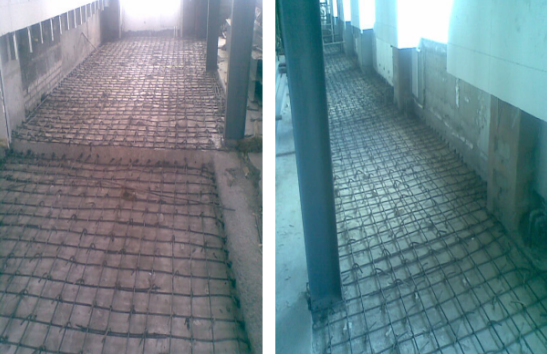

因三层为正在营业办公区域，不许进入三层施工作业，无法对四层板底进行加固。现采用板面增加叠合层进行加固，此方法属于增大截面加固。
以下为截面加大加固法优缺点
优点：使用经验长，施工简单，适用性强。
缺点：湿作业、施工工期长，截面尺寸加大影响使用功能和受力性能。
加固设计
设计依据：
《混凝土结构加固设计规范》-GB50367-2013
《混凝土结构加固工程施工质量验收规范》-GB50550-2010
《混凝土结构加固构造》-13G311-1
计算步骤：
经计算原结构承受最大弯矩为2.31KN.M
增加活荷载后的最大弯矩为 5.47KN.M＞2.31KN.M

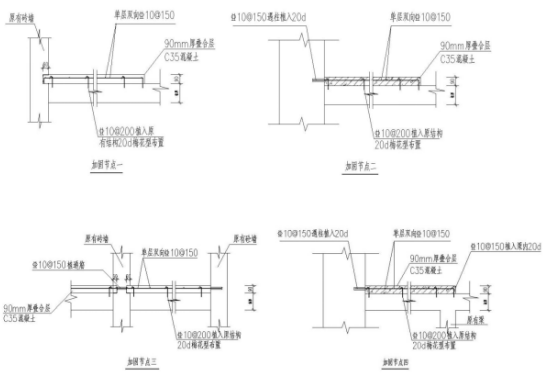

假设设计叠合层板厚为90MM，混凝土为C20
所以：新增叠合层最小应承受弯矩为3.16 KN.M（5.47 KN.M -2.31 KN.M）
经计算得出现浇混凝土叠合板配筋截面积As=246.5MM2
查表得出现浇混凝土叠合板配筋¢6@150（As=283MM2）
楼板碳纤维复合材料加固案例
工程概况
北京某民航大厦，因八层办公区域改成视频会议室，活荷载由原来的2.5KN/M2增加到6KN/M2,原来板厚为120mm，混凝土强度等级为C30，跨度为3.3m，楼板配筋为¢8@200。七层处于闲置状态，允许进入七层作业。现要求对楼板进行加固处理。
加固方案选择

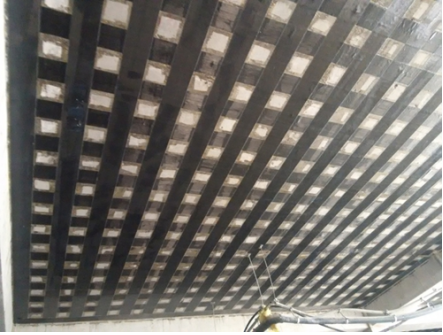

七层允许进入施工，现对八层板底进行加固。采用板底粘贴纤维复合材进行加固。
以下为粘贴纤维复合材料加固法优缺点
优点：轻质高强、施工简便、加固后不增加原构件重量，不影响结构外形
缺点：有机胶的耐久性和耐火性问题，纤维复合材的有效锚固问题
加固设计
设计依据：
《混凝土结构加固设计规范》-GB50367-2013
《混凝土结构加固工程施工质量验收规范》-GB50550-2010
《混凝土结构加固构造》-13G311-1

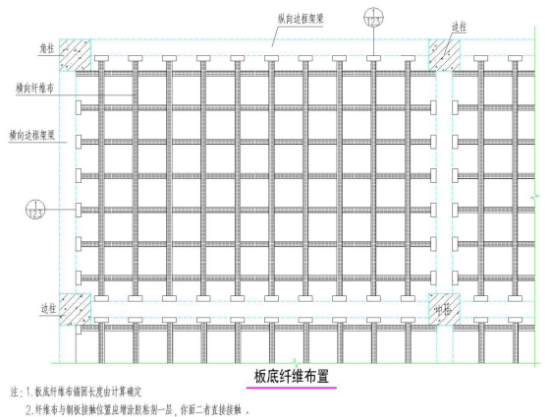

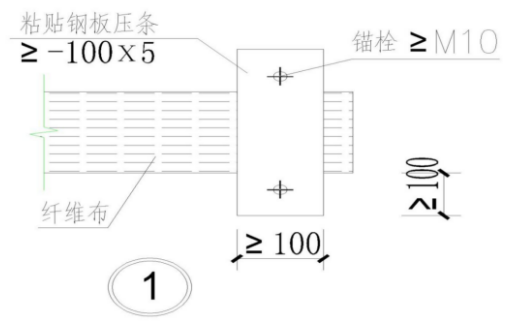

采用Ⅰ级碳纤维布加固，经计算得出加固纤维材料截面积As=80MM2
板底采用1T200@400Ⅰ级碳纤维布加固
